Portaocular y buscador

Ahora que ya tengo hechas la celda del primario y secundario y la araña del secundario, me pongo a realizar el portaocular.

Realización del portaocular:

Para ello he comprado dos pequeños tubos de PVC. Uno de diámetro interno de 40 mm y el otro de 32 mm. He comprado el de diámetro de 40 mm porque era uno de los datos que había puesto en el programa Newt para ver si todo el conjunto funcionaba bien y para saber la longitud total del tubo del telescopio.

Los oculares que tengo son de diámetro interno de 31,7 mm (1,25 pulgadas). Como podéis ver en la foto queda perfectamente colocado en el tuvo de PVC de 32 mm.

Para poder adaptar el portaocular a la curvatura del tubo grande de PVC del telescopio, he utilizado un trozo de ese tubo. El tubo que compré media 1 metro, pero según las medidas del programa Newt necesito 77,5 cm. Así que con el trozo que le he cortado he hecho una base para poder fijar el portaocular al tubo. Muestro las fotos.

Como podéis ver me sobra un trozo bastante grande de tubo que además me ha servido para hacer practicas.

Al trozo cuadrado que he cortado del tubo, le he hecho un agujero, con una corona, de 40 mm de diámetro. Luego lo he ido lijando para hacerlo un poco más grande, para que el tubo que hace de portaocular de 40 mm quede insertado dentro del agujero. Además, este tubo lo que cortado un poco para que quedase con una longitud de 50 mm.

Como muestro en las fotos de abajo, el tubo de 40 mm queda acoplado en el agujero. Al tubo grande de PVC también le he hecho un agujero de 40 mm de diámetro, de tal manera que el tubo pequeño queda justo en la superficie del tuvo grande de PVC. La distancia total entre la pared interna del tubo grande de PVC y la parte alta del tubo pequeño es de 55 mm (50 mm alto del tubo pequeño + 5 mm de la pared del tubo grande). Es la medida que le había puesto al programa Newt.



Respecto al agujero del tubo grande de PVC, lo he hecho de tal manera que su centro queda a 10 cm del final del tubo, tal cual he leído en diversas recomendaciones por Internet.

Una vez hecho esto, solo queda fijar el tubo de PVC de 40 mm a la plancha cuadrada con cola para PVC y fijar con 4 tornillos todo el conjunto al tubo grande.

Me queda como deslizar el tubo de 32 mm (que aloja el ocular) por el de 40 mm. He mirado mucho por Internet y no me acababa de quedar claro como lo hacían los demás con sus explicaciones, hasta que al final recordé la página de Astronomía Grañen. En el apartado de PDFs para descartar está el pdf titulado "construcción del tubo óptico". En este pdf, explican que la manera para conseguir deslizar con suavidad el tubo de 32 mm por dentro del de 40 mm sin que se caiga es poner unas tiras de fieltro colocadas a 120º en el interior del tubo de 40 mm. Pongo la foto del pdf que lo ilustra.

En mi caso, en lugar de fieltro he utilizado goma eva de color negro, como podéis ver en la foto.

Luego, le he hecho unos pequeños agujeros de 3 mm de tamaño al tubo de 40 mm para sujetar el tubo interior de 32 mm y al tubo de 32 mm también le he hecho unos agujeros pequeños para sujetar el ocular.

Pongo la foto del resultado final.

He montado el sistema del portaocular de tal manera que si no funciona o en el futuro lo quiero cambiar por uno de cremallera, lo pueda sustituir sin dañar el telescopio. Solo tendré que destornillar la placa de PVC con el tubo de 40  mm fijado.

El conjunto de tubos para hacer el portaocular me ha costado 7,27 €. Me ha salido caro, porque he tenido que comprar más de uno (he hecho diferentes errores al hacer los agujeros) y además compré un reductor de 40 a 32 mm que al final no he usado.

Me parece que con esto ya tengo construidas todas las partes del telescopio (celda del primario, celda del secundario, araña y el portaocular). Falta el buscador que he decidido comprar.

Buscador:
Leyendo por Internet, he visto que el buscador más utilizado es de 6x30 (aumentos: 6, diámetro de la lente: 30). Sería un buscador para iniciados. Aconsejan no comprar uno inferior a ese tamaño, puesto que sirven de poco. Buscadores mejores serían a partir de 8x50. Se pueden comprar rectos o acodados para facilitar la visión.

También existen buscadores de punto rojo. Su problema es que no dan ningún aumento, por lo que veo difícil apuntar a un sitio que no ves a simple vista.

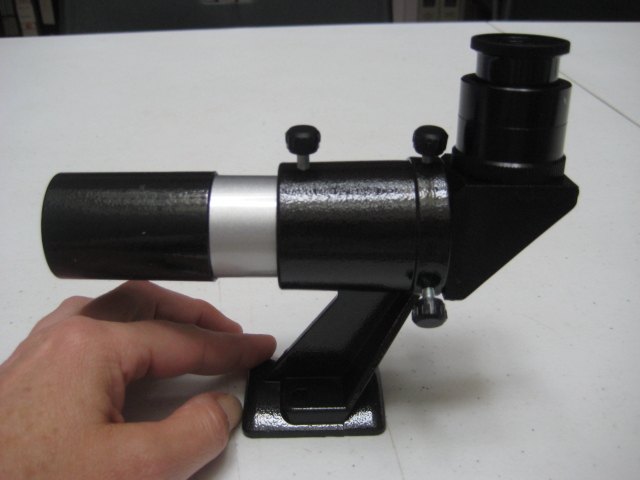

Al final, para no pasarme mucho del presupuesto, he comprado un buscador de 6x30 acodado por 17 €. En el futuro siempre lo puedo cambiar. Pongo la foto.

Resumen de los gastos: espejos (68,48 €) + celda del primario (22,31 €) + celda del secundario y araña (8,02 €) + tubo grande de PVC (26 €) + portaocular (7,27€) + buscador (17 €) = 149,08 €

Ahora me queda montar todo el conjunto y la pintura.

Celda del espejo secundario y araña (parte III)

Bueno, sigo liada con las patas de la araña. He estado revisando las diferentes maneras de hacerlas.

He mirado la siguientes posibilidades para las patas de la araña:

- Barra de aluminio. He comprado una barra aluminio de 50 cm de largo por 2 cm de ancho y espesor de 3 mm (me ha costado 1 € aproximadamente). La he cortado y la he doblado para hacer dos piezas iguales. Como no tengo plegadora, lo he hecho a fuerza bruta. Como podéis ver en la foto, no han quedado mal, pero no están perfectas, ni tampoco son totalmente simétricas.

- Varillas roscadas. De momento no las he comprado. Primero voy a probar otras alternativas

- Abrazadera de latón para hacer patas curvas. Mirando por Internet encontré un aficionado que había hecho las patas de la araña con dos reglas de aluminio que doblaba para hacer dos patas curvas. Pongo la foto de lo que encontré.

Me pareció muy buena idea, incluso mejor que la barra de aluminio doblada. Estuve buscando reglas de aluminio y probé de doblarlas como en la foto, pero no es tarea fácil. Finalmente, un amigo me dio una idea: usar una abrazadera de latón. El material es resistente y es fácil de doblar, de hecho la abrazadera ya viene curvada. Pongo la foto de la que compre (precio < 0.5 €).

El tamaño de la abrazadera es del diámetro del tubo de PVC del telescopio.

Tal como he visto hacer a algún aficionado, antes de pasar a perforar la barra de aluminio o cortar la abrazadera y agujerear la madera de soporte del espejo secundario, he hecho un pequeño boceto a escala. He cogido una hoja de papel y he dibujado un circulo del diámetro interno del tubo de PVC y en el medio he dibujado la madera de soporte del espejo. Ha quedado así:

Al boceto le he superpuesto las dos barras de aluminio dobladas y la madera, para ver como queda. Para poder fijar las barras al tubo de PVC he comprado unas escuadras pequeñas que he doblado un poco para que se adapten a la forma interna del tubo de PVC.



Como no me acababan de convencer las patas de aluminio he probado lo mismo con la abrazadera de latón.

He cortado la abrazadera en dos trozos curvos y luego he plegado las puntas para que se adapten a la forma interna del tubo de PVC. En este caso, no necesito las escuadras pequeñas para fijar las patas al tubo. Las puedo fijar directamente.

Pues nada, que al final he decidido pasar de la barra de aluminio y de las varillas roscadas y me quedo con la abrazadera de latón.

Pongo las fotos finales de como ha quedado la celda del secundario y la araña.

Una vez hecho esto me queda colocar el espejo secundario en su celda. Después de darle muchas vueltas he decidido pegarlo directamente. He estado mirando de ponerle unas pequeñas grapas, pero no me acaba de convencer la solución, además le restan espacio al espejo. Si veo que el sistema de pegado no funciona, pues lo despego e intento el otro sistema.

He de confesar que hacer la celda del secundario y su araña me ha costado más de lo esperado, pero al final lo he conseguido, me siento realmente satisfecha.

Antes de finalizar esta entrada voy a hacer recuento del dinero gastado. Para la construcción de la celda del secundario y araña me he gastado 8,02 € que incluye tornillería diversa, escuadras pequeñas, pequeño tubo de PVC, tapa pequeña de PVC, barra de aluminio y abrazadera. No cuento las pequeñas maderas de soporte que me han salido gratis. Si a los 8,02 € le sumo tubo PVC (26 €) + espejos (68,48 €) + fabricación celda del primario (22,31 €), hasta el momento llevo gastado 124.81 €.
